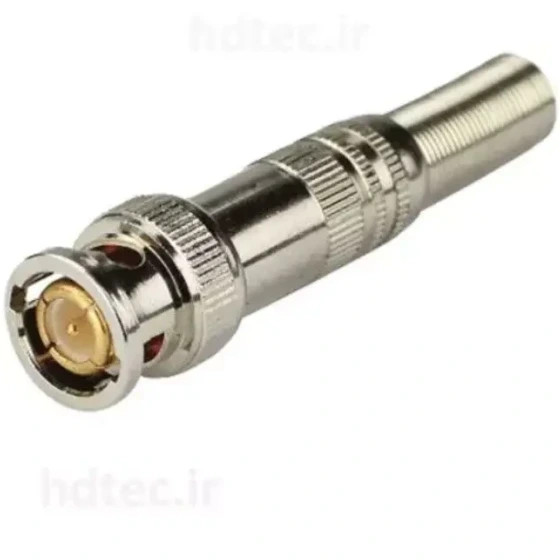

فیش بی ان سی BNC پیچی

3

فیش BNC پیچی چیست و چه کاربردی دارد؟

فیش BNC (مخفف Bayonet Neill-Concelman) یک کانکتور رادیویی سریع‌اتصال است که عمدتاً برای اتصال کابل‌های کواکسیال در سیستم‌های ویدئویی استفاده می‌شود.

نوع پیچی این فیش، به دلیل مکانیسم اتصال آسان و محکم، محبوبیت ویژه‌ای در نصب دوربین‌های مداربسته دارد.

برخلاف فیش‌های پرسی که به ابزار مخصوص نیاز دارند، فیش BNC پیچی با پیچاندن قطعات به یکدیگر نصب می‌شود که این ویژگی، آن را به گزینه‌ای ایده‌آل برای تعمیرات سریع و نصب‌های موقت تبدیل کرده است.

مزایای استفاده از فیش BNC پیچی برای دوربین مداربسته

۱. نصب آسان و بدون نیاز به ابزار تخصصی: بزرگترین مزیت فیش‌های BNC پیچی، سادگی نصب است.

با داشتن یک چاقو یا استریپر ساده برای لخت کردن سیم و یک پیچ گوشتی کوچک، می‌توانید این اتصالات را در کمتر از دو دقیقه نصب کنید.

۲. قابلیت استفاده مجدد: برخلاف فیش‌های پرسی که پس از نصب قابل جدا شدن نیستند، فیش‌های پیچی را می‌توان بارها باز و بسته کرد بدون آن‌که به کیفیت اتصال لطمه‌ای وارد شود.

۳. اتصال مطمئن و ضد لرزش: طراحی پیچی این فیش‌ها باعث ایجاد اتصالی محکم و مقاوم در برابر لرزش می‌شود که در محیط‌های صنعتی یا مکان‌های مستعد ارتعاش بسیار حیاتی است.

۴. تنوع در مواد و پوشش‌ها: فیش‌های BNC پیچی در جنس‌های مختلفی از جمله فلز با پوشش نیکل، مس و حتی طلا تولید می‌شوند که هر کدام برای شرایط محیطی خاصی مناسب هستند.

۵. مقرون‌به‌صرفه بودن: با توجه به عدم نیاز به ابزار گران‌قیمت و قابلیت استفاده مجدد، این فیش‌ها در بلندمدت هزینه‌های کمتری به شما تحمیل می‌کنند.

نحوه صحیح نصب فیش BNC پیچی روی کابل کواکسیال

مراحل نصب فیش BNC پیچی به ترتیب زیر است:

۱. آماده‌سازی کابل: حدود ۲ سانتی‌متر از روکش بیرونی کابل کواکسیال را با دقت برش دهید تا شیلد (سیم‌های بافته‌شده) نمایان شود.

۲. جداسازی لایه‌ها: شیلد را به عقب برگردانید تا دی‌الکتریک (عایق سفیدرنگ) و سیم مرکزی ظاهر شوند. حدود ۱ سانتی‌متر از عایق را برش دهید تا سیم مرکزی آزاد شود.

۳. مونتاژ فیش: قطعات فیش پیچی معمولاً شامل بدنه اصلی، حلقه فشاری و پیچ اتصال است. ابتدا حلقه فشاری و سپس بدنه اصلی را از انتها به کابل وارد کنید.

۴. اتصال سیم‌ها: سیم مرکزی را وارد پین مرکزی فیش کرده و با پیچ گوشتی کوچک پیچ آن را محکم کنید. سپس شیلد را به دور بدنه فیش قرار داده و با حلقه فشاری ثابت کنید.

۵. اتصال نهایی: در نهایت قسمت اصلی فیش را به قطعه انتهایی پیچ کنید تا اتصال کامل شود.

نکات کلیدی در انتخاب فیش BNC پیچی با کیفیت

جنس و پوشش: فیش‌های با پوشش نیکل یا طلا در برابر اکسیداسیون مقاوم‌تر بوده و انتقال سیگنال بهتری ارائه می‌دهند.

سازگاری با ضخامت کابل: اطمینان حاصل کنید فیش انتخابی با قطر کابل کواکسیال شما سازگار است.

مشخصات فنی: به دنبال فیش‌هایی با امپدانس ۷۵ اهم (مطابق با استاندارد کابل کواکسیال ویدئویی) باشید.

عیب‌یابی مشکلات رایج در اتصالات BNC

• اگر پس از نصب با مشکلاتی مانند نویز در تصویر، قطعی متناوب یا عدم دریافت سیگنال مواجه شدید:
• سیم و شیلد به هم اتصال نداشته باشند.
•  از محکم بودن پیچ‌های اتصال اطمینان حاصل کنید.
•  کیفیت فیش و عدم اکسیدشدگی نقاط اتصال را کنترل کنید.
•  در صورت نیاز، از فیش‌های جدید با کیفیت بالاتر استفاده کنید.
